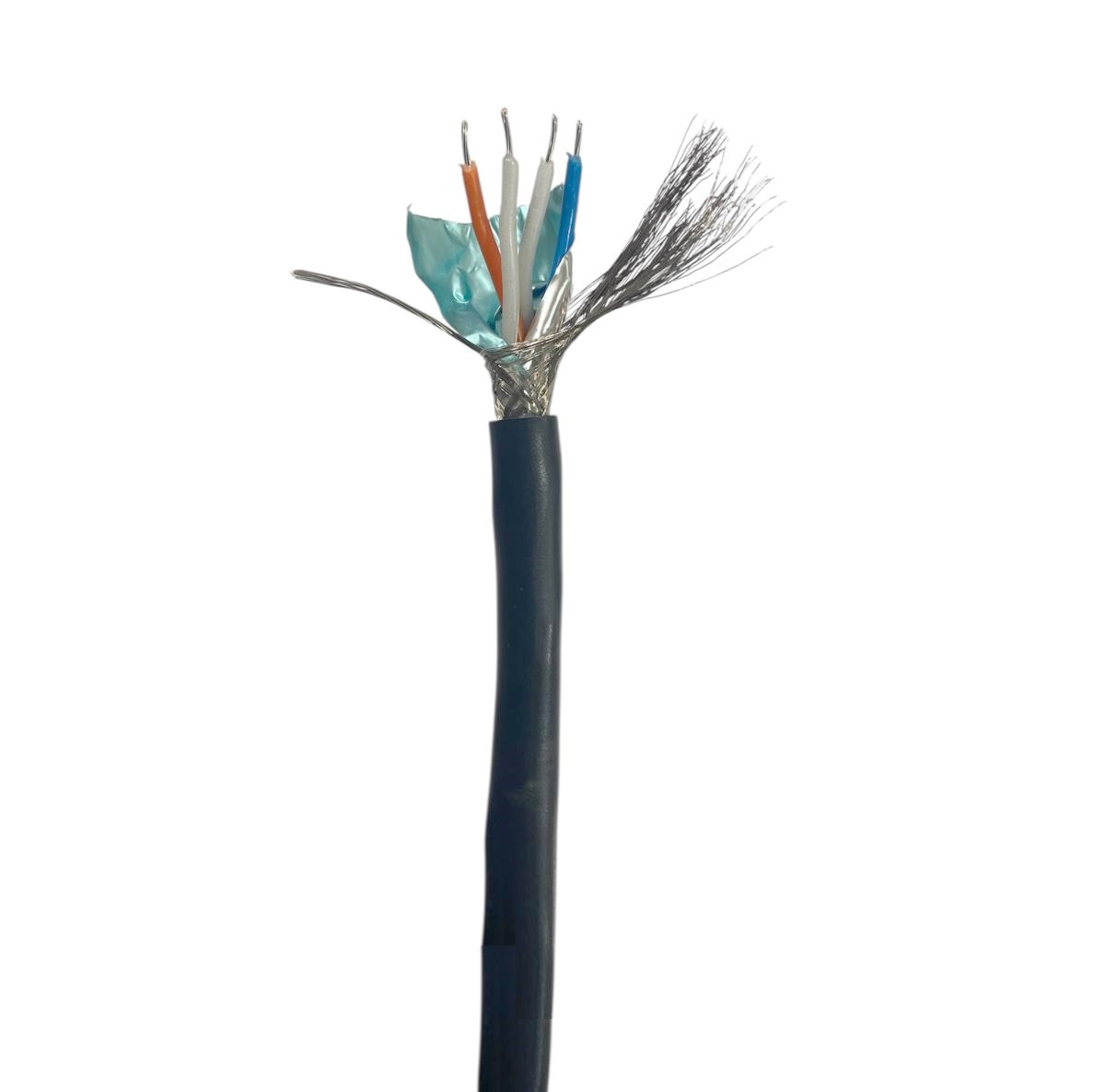

Cabo De Automação 4x22 AWG 120 Ohms Anti-UV Dupla Blindagem
APLICAÇÃO
Os cabos RS485 são utilizados em sistemas de automação industrial, empregados para transmissão de dados de protocolo de comunicação RS485/RS422.
DESCRIÇÃO DO PRODUTO
- Condutor cobre estanhado CL2 22AWG
- Isolação em Polietileno expandido (PEC) nas cores Branco, Azul e Laranja
- Reunião das veias: veias branca e azul formando o 1º par e veias branca e laranja formando o 2º par
- Reunião dos pares: 1º Par (Branco e Azul) e 2º Par (Branco e Laranja) reunidos com passo adequado ao uso
- 1ª Blingagem sobre a Reunião dos pares: Fita de Poliéster Aluminizada voltada para cima + Condutor Dreno 22 AWG.
- 2ª Blingagem: Trança de fios estanhos (65%)
- PVC/A - PVC ST1 Marfim ANTICHAMA, anti-UV, Classe 70ºC ISENTO DE METAIS PESADOS (Atende a RoHS)
ESPECIFICAÇÃO TÉCNICAS
- Formação do condutor (fios: 7
- Formação do cabo: 4x (vias)
ESPECIFICAÇÃO DA VEIA
- Seção: 22AWG
- Diâmetro: 2,20mm
COBERTURA
- Externo: 9,50 mm
- Cor: Preto
- Classe de Tensão: 300V
- Massa Kg/Km: 103,2
ESPECIFICAÇÃO ELETRICAS
- Impedância: 120 ± 20 Ω
- Capacitancia Mútua: ≤ 40 pF/m
- Resistencia ohmica: ≤ 54 Ω/km
- Velocitade de Propagação: ≥ 76%
NORMAS APLICAVEIS AO PROJETO
- NBR NM 280-(IEC 60228)
- Condutores de cabos isolados
- IEC 61158-2
OBS: Os valores dimensionais indicados acima são nominais, respeitando-se as tolêrancias previstas nas especificações, sendo sujeitas a alterações sem prévio aviso. Outras configurações/construções, sob consulta prévia.
